普通金屬
複合磨床最重要的是能依照客戶工件的需求進行研磨單元設計,僑佳自成立以來客製化能力是公司最引以為傲的地方,在內徑、外徑、端面研磨領域,僑佳提供客戶最完整的解決方案,能依照客戶工件夾持旋徑,工件長度進行機構設計,或是依照客戶需求進行內外徑主軸加工位置擺設,且工件夾持方面僑佳提供多樣化的夾持方式包括:油壓軟爪夾持,筒夾夾持,三爪夾持及磁盤式夾持,而電控方面由僑佳自行開發的兩套方案:1.Easy CNC 2.CNC
EASY CNC:
針對單純內徑,外徑,端面或是多段差工件研磨設計,X軸與Z軸皆由滾珠螺桿搭配伺服馬達驅動,定位精度高(±0.001mm)其對話式操控,使用者只需選擇研磨路徑,設定運轉參數,輸入所需研磨尺寸,就能進行研磨加工,使用者不需編輯程式G碼M碼,便能操作EASY CNC系列複合磨床。
CNC:
針對內外徑斜度,內外徑圓弧等成型研磨設計,X軸與Z軸由滾珠螺桿搭配伺服馬達驅動,其對話式操作方式,使用者只需選擇內建研磨程式,設定運轉參數,輸入所需研磨尺寸,就能進行研磨加工,使用者不需編輯程式G碼M碼,操作簡單使用者容易上手,並可搭配各種量測設備使用,進而提升加工件的品質與生產效率。
普通金屬系列 | ||
---|---|---|
Easy CNC | CNC | |
JAG-ICG2512 | SL11 | SL11 |
JAG-ICG2512 | SL20 | SL20 |
JAG-ICG2012 | SL11 | SL11 |
JAG-ICG2012 | SL20 | SL20 |
JAG-ICG1512 | SL11 | SL11 |
JAG-ICG1512 | SL20 | SL20 |
可接受特殊訂製 |
主軸配置示意圖:
![](/backend/attach/20220121/20220121144943_557.jpg)
ICG 1512
![](/backend/attach/20220121/20220121144955_459.jpg)
ICG 1512
![](/backend/attach/20220121/20220121145012_327.jpg)
SL21 (3axis)
客製化複合磨床示意圖:
![](/backend/attach/20220118/20220118172824_991.jpg)
ICG 3240 SL21
![](/backend/attach/20220118/20220118173452_505.jpg)

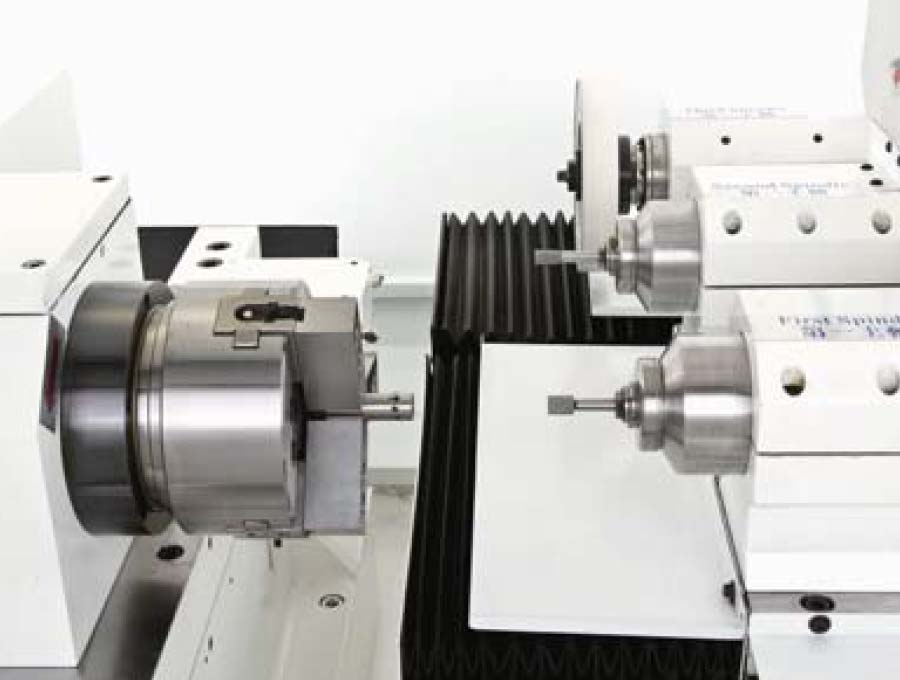

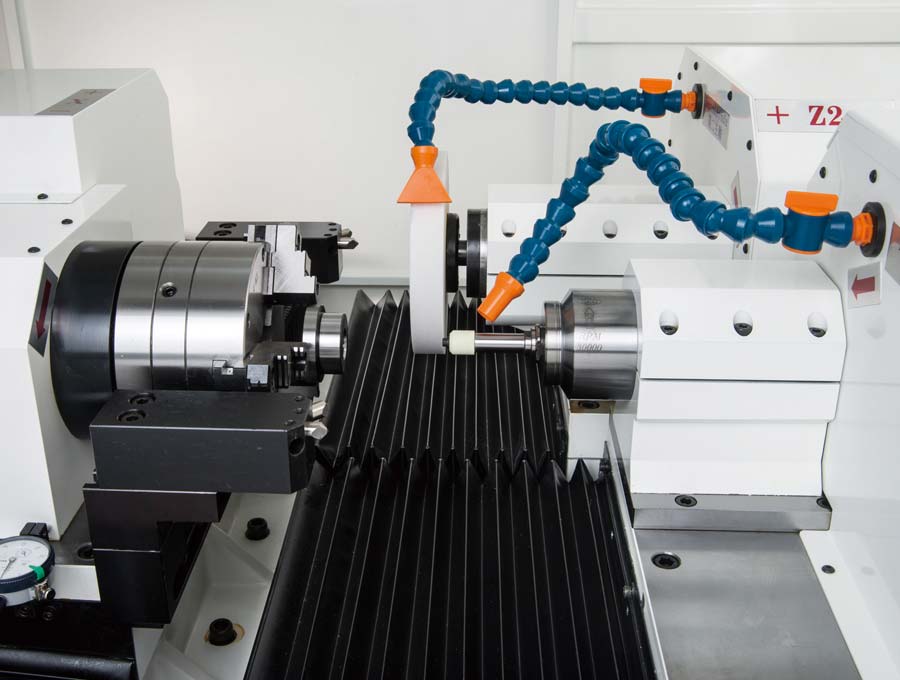

主軸示意圖
![](/backend/attach/20220118/20220118173627_709.jpg)
主軸示意圖
![](/backend/attach/20220118/20220118173644_356.jpg)
主軸示意圖
![](/backend/attach/20220118/20220118173940_926.jpg)
主軸示意圖
