精密微小外徑研磨機(固定式沖頭機)
型號
JAG-02 | JAG-02SP
機台特性
專業沖頭研磨機，可以作相關零組件微小徑研磨、最小直徑0.18mm。
標準附件
- 砂輪(Ø100 x Ø25.4x20t ) x1只
- 砂輪法蘭 x1只
- 法蘭墊片(厚.薄) x各1只
- 法蘭拔取器 x 1只
- 工具箱及其配件 x 1只
- 圓弧、平面修刀座
適用對象
- 空鉚釘沖頭
- 段差沖棒
- 相關零件組微小外徑研磨
特殊附件圖示

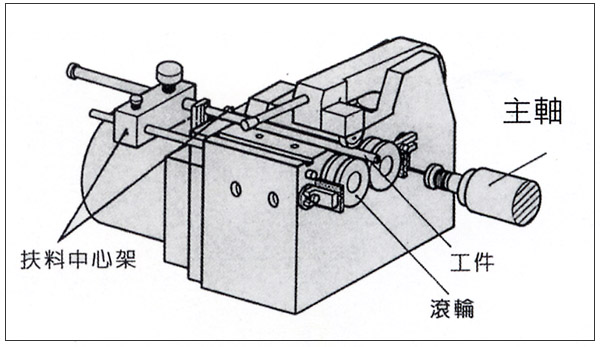

- 扶料中心架(可挾持最長400mm)

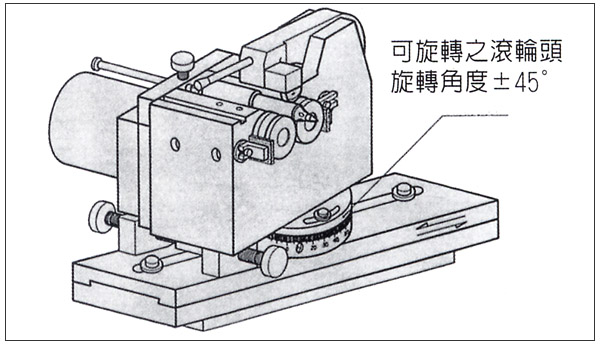

- ±45° 旋轉盤

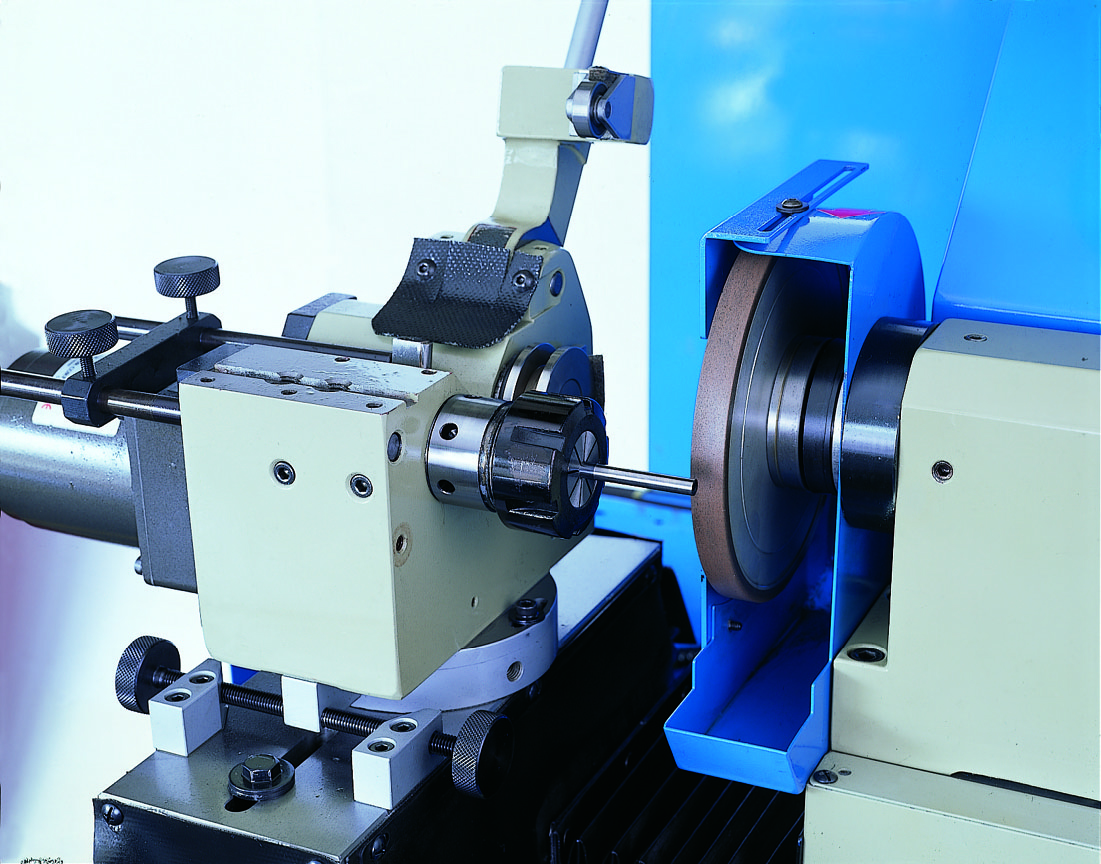

- 筒夾式工作頭(ER32)
- 角度修刀座
- 冷卻裝置
- 光學尺
- 吸塵器
| 機型 | 規格 | JAG-02 | JAG02SP |
|---|---|---|---|
| 可夾持工作直徑 | Ø1- Ø25mm | Ø1- Ø25mm | |
| 最大行程 | 前後 | 40mm | 40mm |
| 左右 | 70mm | 70mm | |
| 工作頭轉速 | 180 rpm | 0 -380 rpm | |
| 工作頭旋轉角度 | ±5° | ±5° | |
| 主軸轉速 | 7500 rpm | 0-12000 rpm | |
| 主軸馬達 | 3/4HP ,3Ø | 3/4HP ,3Ø | |
| 機械尺寸 (LXWXH) |
900x700 | 900x700 | |
| x 1400mm | x 1400mm | ||
| 機械重量(約) | 160 Kgs | 180 Kgs | |
| 加工範圍(外徑) | Ø0.3- Ø25mm | Ø0.3- Ø25mm | |

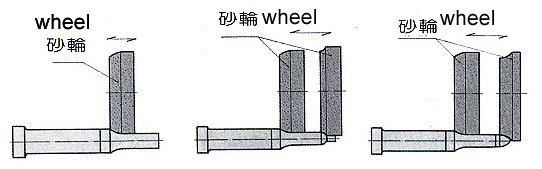

樣品參考圖
