精密內外徑共用研磨機(三爪式)
型號
JAG-JIE-AAL | JAG-JIE-AL | JAG-JIE-SP
機台特性
內徑、外徑端面一次性精密加工
標準附件
- 砂輪(Ø100 x Ø25.4x20t) x1只
- 砂輪法蘭 x1只
- 法蘭墊片(厚.薄) x各1只
- 法蘭拔取器 x 1只
- Ø3.彈性筒夾 x1只
- Ø6.彈性筒夾 x1 只
- 螺帽(M14XP0.75)1只
- 工具箱及其配件 x 1組
- 圓弧、平面修刀座
適用對象
- 螺絲模內孔
- 陶瓷油嘴內孔
- 陶瓷導套
- 薄鈑鉆孔刀
- 模具導套內孔研磨，外徑研磨
- 相關零組件微小內孔，外徑研磨
- 需內徑、外徑、端面一次完成之精密零件
特殊附件圖示

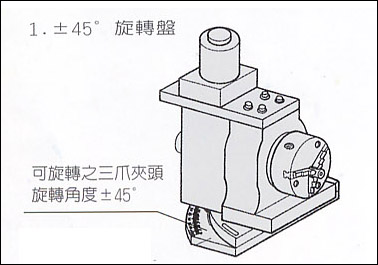

- ±45° 旋轉盤
- 角度修刀座
- 冷卻裝置
- 吸塵器
- 光學尺
- 加大型內研主軸(12000rpm~18000rpm)

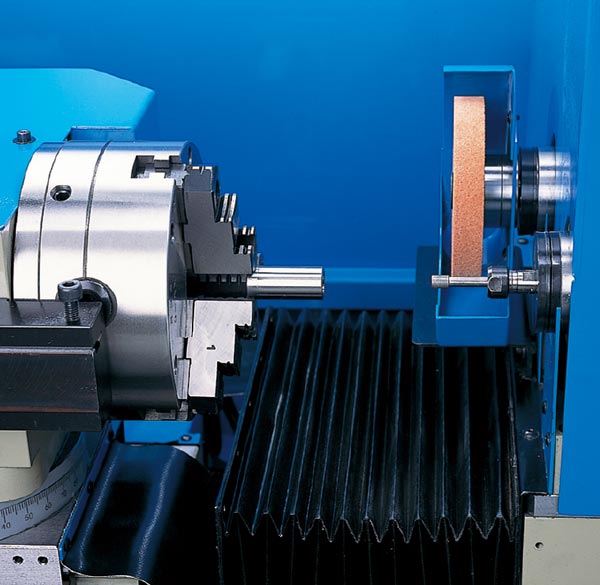

機械特寫圖
| 機型 | 規格 | JAG-JIE-AAL | JAG-JIE-AL | JAG-JIE-SP |
|---|---|---|---|---|
| 可夾持工作直徑 | Ø2.5- Ø150mm | Ø2.5- Ø150mm | Ø2.5- Ø150mm | |
| 最大行程 | 前後 | 300mm | 300mm | 300mm |
| 左右 | 300mm | 300mm | 200mm | |
| 前後進給分度 | 0.002mm | 0.0025mm | 0.005mm | |
| 床台速度 | 0-4m/min | 0-4m/min | --------- | |
| 工作頭轉速 | 0-550 rpm | 0-550 rpm | 0-550 rpm | |
| 工作頭旋轉角度 | ±5° | ±5° | ±5° | |
| 進給方式 | 前後 | 自動 | 手動 | 手動 |
| 左右 | 自動 | 自動 | 手動 | |
| 主軸轉速 | 內徑0-55000 rpm 外徑0-12000 rpm |
內徑0-55000 rpm 外徑0-12000 rpm |
內徑0-55000 rpm 外徑0-12000 rpm |
|
| 馬達 | 工作頭 | 120W | 120W | 60W |
| 主軸 | 1HP X2 | 1HP X2 | 1HP X2 | |
| 前後 | 5相 1.4A | ---- | ---- | |
| 左右 | 25W | 25W | ---- | |
| 機械尺寸 (LXWXH) |
1000x800 | 1000x800 | 900x700 | |
| x1480mm | x1480mm | x1400mm | ||
| 機械重量 (約) | 650 Kgs | 630 Kgs | 340 Kgs | |
| 加工範圍 | 內徑Ø1.5 - Ø50 mm 外徑 Ø0.5 - Ø50 mm |
內徑Ø1.5 - Ø50 mm 外徑 Ø0.5 - Ø50 mm |
內徑Ø1.5 - Ø50 mm 外徑 Ø0.5 - Ø50 mm |
|

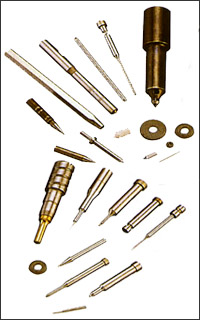

樣品參考圖
